TD2型鋼筋桁架樓承板品質保證

產品簡介：TD2型鋼筋桁架樓承板采用我廠進口設備加工而成的鋼筋桁架，將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板，鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點；被廣泛用于多層廠房，高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和其他建筑領域。

訂購熱線：
15251536295

產品展示

TD2型鋼筋桁架樓承板采用我廠進口設備加工而成的鋼筋桁架，將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板，鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點；被廣泛用于多層廠房，高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和其他建筑領域。

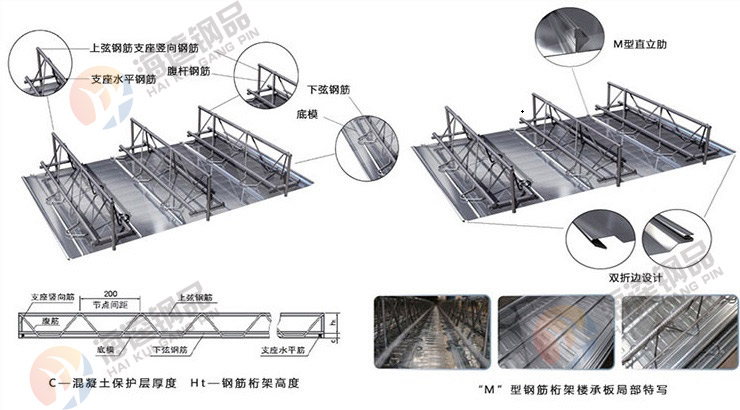

TD7鋼筋桁架樓承板細節圖

一、TD2型鋼筋桁架樓承板產品規格

名稱		規格
上弦鋼筋直徑		6-12mm
下弦鋼筋直徑		6-12mm
腹桿鋼筋直徑		4-7mm
鋼筋桁架高度H		70-270mm
支座水平鋼筋直徑		8mm、10mm
支座豎向鋼筋直徑	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模鋼板厚度		0.4~0.8mm
底模鋼板寬度		576mm、600mm
混凝土保護層厚度C		15 - 30mm
鋼筋桁架樓承板長度		1.0 - 12.0m

二、TD2鋼筋桁架樓承板構成與材料參數：

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡。

三、TD2鋼筋桁架樓承板使用優勢：

1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯可設計為雙向板，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板。

2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐。

3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板底模不參與使用階段受力，不需考慮防火、防腐問題。

4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震栓釘焊接質量更容易保證。

5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。

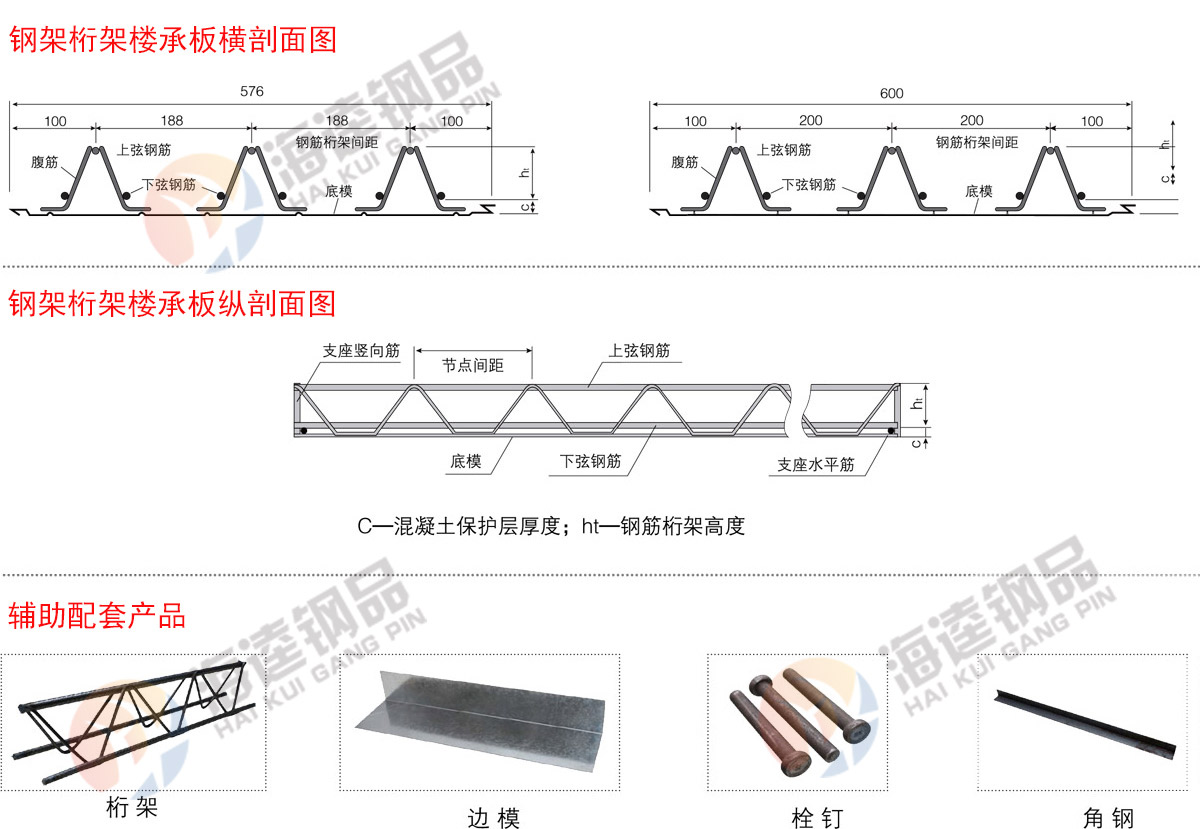

鋼筋桁架樓承板示意圖

四、TD2鋼筋桁架樓承板型號參數：

模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	施工階段鋼筋桁架
模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	板簡支	板連續
TD2-70	70	8、4、8	39.67	1.294	100	1.9	2.6
TD2-80	80	8、4.5、8	43	1.743	110	2	2.6
TD2-90	90		46.33	2.259	120	2.1	2.8
TD2-100	100		49.67	2.842	130	2.1	2.8
TD2-110	110		53	3.492	140	2.2	3
TD2-120	120	8、5、8	56.33	4.21	150	2.2	2.3
TD2-130	130		59.67	4.994	160	2.2	3
TD2-140	140		63	5.845	170	2.3	3.2
TD2-150	150		66.33	6.763	180	2.3	3.2
TD2-160	160	8、5.5、8	69.67	7.748	190	2.3	3.2
TD2-170	170	8、5.5、8	73	8.8	200	2.4	3.2

五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：

1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。

2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。

3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。

4.工期提前，提前贏取經濟效益

5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。

所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。

六、TD2鋼筋桁架樓承板應用領域:
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD2鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

七、訂貨須知：

感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：

1）對產品的具體要求（尺寸、型號、功能要求等）。

2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。

3）交貨條件（時間、地點等）。

八、生產工藝流程：

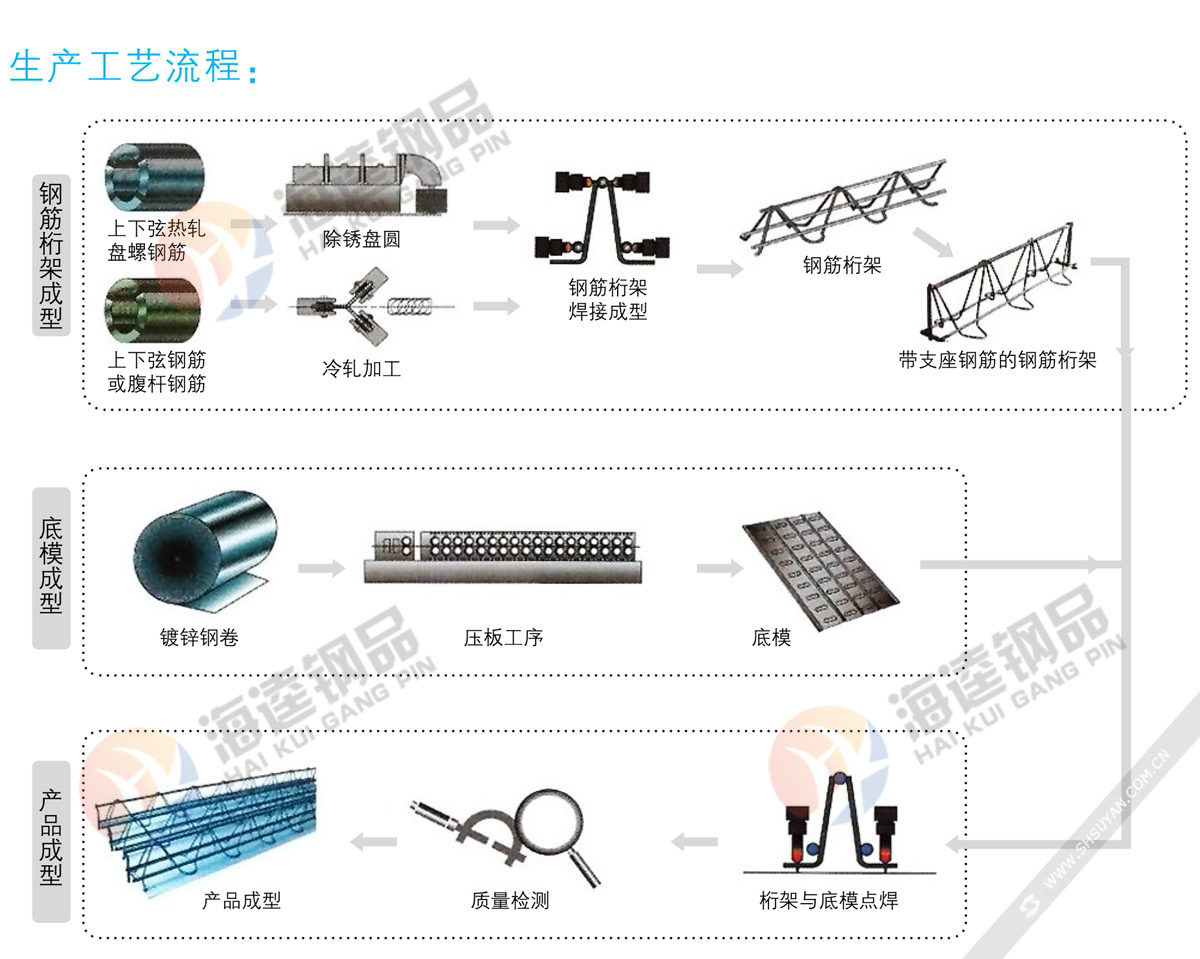

鋼筋桁架樓承板生產工藝流程
